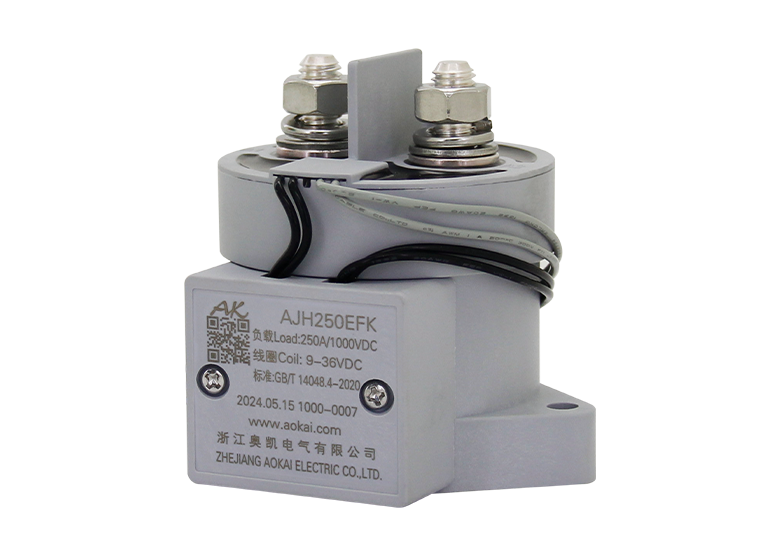

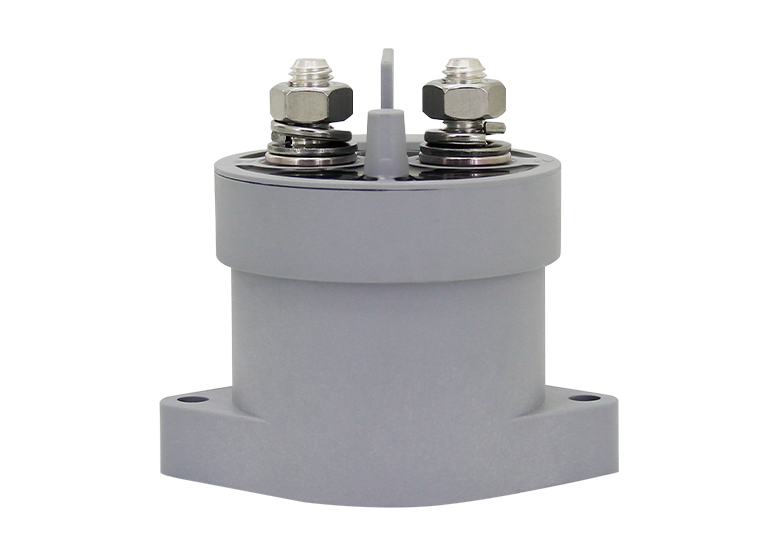

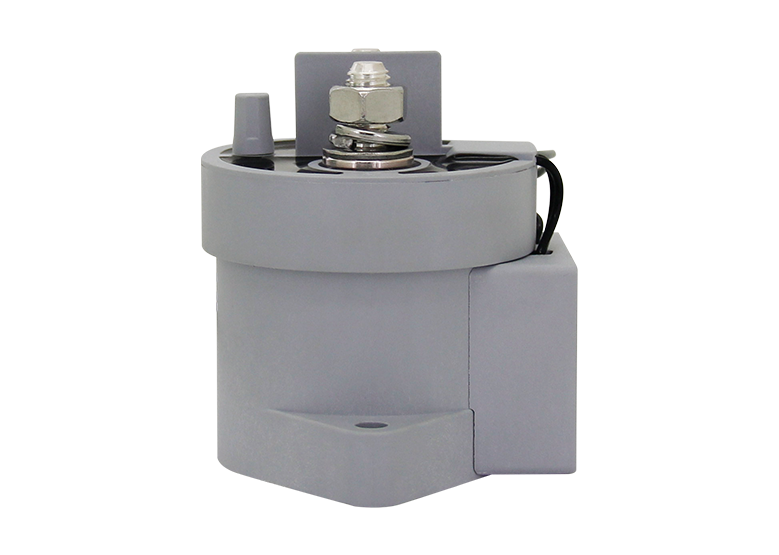

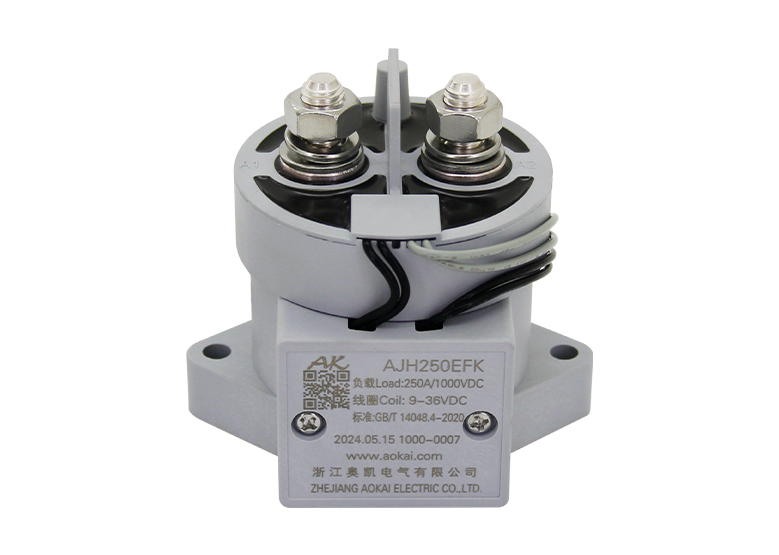

主觸點參數
觸點形式 | 1K（1NO） |
觸點極性 | 無極性 |
接觸電阻 | ≤0.5mΩ（at 250A） |
**切換電壓 | 1000VDC |
**分?jǐn)嚯娏?/p> | 2000A (320VDC) 1次(Ops) |
電耐久性（阻性負載） | 3,000次(Ops) (1,000VDC, 250A) |
5,000次(Ops) (750VDC, 250A) | |
8,000次(Ops) (750VDC, 250A) | |
機械耐久 | 300,000次(Ops) |
電流耐受 | 250A，持續 |
400A, 60min | |
500A, 5min | |
1500A, 1s | |
溫升 | 主觸頭溫升≤55K(70mm2，250A持續) |
Performance Parameter（at23℃）
吸合電壓 | 見線圈參數表 | |
釋放電壓 | 見線圈參數表 | |
吸合時間 | ≤30ms | |
觸點彈跳時間 | ≤5ms | |
釋放時間 | ≤10ms | |
介質耐壓 | 主觸點間 | 10,000VDC 1min |
主觸點與線圈間 | 3500VDC 1min | |
絕緣電阻 | 初始狀態 | 100MΩ 1min c |
電壽命后 | 50MΩ 1min | |
沖擊 | 穩定性 | 20g（通電） |
強度 | 50g | |
振動 | 10g,10~500Hz,1/2正弦波（通電） | |
濕度 | 5%~95%RH | |
溫度 | -40℃~85℃ | |
負載端引出端型式 | M8外螺紋 | |
重量 | 約About 480g | |
外形尺寸 | 80x65.5x72.5mm | |
輔助觸點參數
輔助觸點形式 | FK/FB/FZ (1NO/1NC/1CO) |
輔助觸點額定電流 | 5A |
輔助觸點**分?jǐn)嚯妷?/p> | 120VDC |
ADH250E 線圈參數
線圈電壓 | 吸合電壓 | 釋放電壓 | 線圈電阻 | 啟動功率 | 保持功耗 |
9-36V | 9-36V | 5-7V | 3.3Ω±10% | 25W±10% | 3.0W±10% |
型號說明
外形安裝尺寸圖
不帶輔助
帶輔助
接線原理圖
產品包裝規格
產品 型號 | 包裝 方式 | 內包裝 最小數量 | 紙箱規格 (長x寬x高cm) | 單只凈重 （g） | 總數量 (只) | 凈重 （kg） | 毛重 （kg） |
AJH250E | 珍珠棉+紙箱 | 10只/層 | 53.5x23x20 | 490 | 20 | 9.8 | 10.6 |
備注：
1、每個產品類多種典型包裝規格僅列舉一例，以供參考。
2、包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量，可聯系您的專屬業務人員獲取。
使用注意事項
1、關于本產品的應用，請客戶在選型產品時，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品，其中未明確規定的要求條件，請與奧凱聯系，以便獲取更多的技術支持。
2、安裝使用本產品時，無論接線還是固定安裝，均要求使用防松彈墊。
3、安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品。
4、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體，建議配合安裝散熱風扇使用。
5、禁止在有油污的環境下使用該產品，尤其是未接線前，主端子被油污污染會嚴重影響導電性，影響產品壽命。
6、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作，但有失效、爆炸、不斷開引起燃燒的風險。
7、當主電路電壓≥48V時，如果產品標簽中有H符號出現，表示主電路接線區分電流方向，“＋＂端或點有紅漆的接線柱端必須連接電源（電池）的正極。
8、該產品不能作為保護器使用，使用時線路必須串聯保護器。
9、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置。
10、持續工作后，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓，吸合電壓會升高屬合理現象。
11、嚴禁帶電接線。
12、在接觸器墜落的情況下（高度≥30cm），原則上請不要再使用。
13、奧凱保留對產品更改的權利，客戶在**下單之前應確認此規格書內容，必要時可要求我司提供新的規格書。
