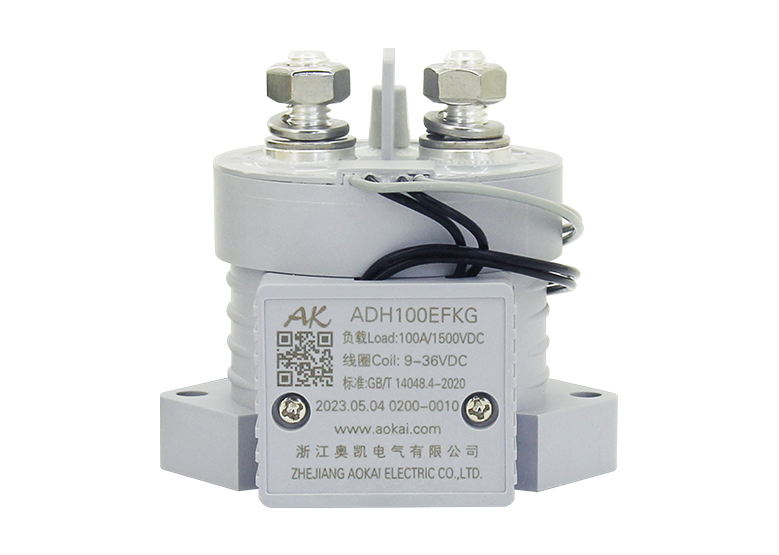

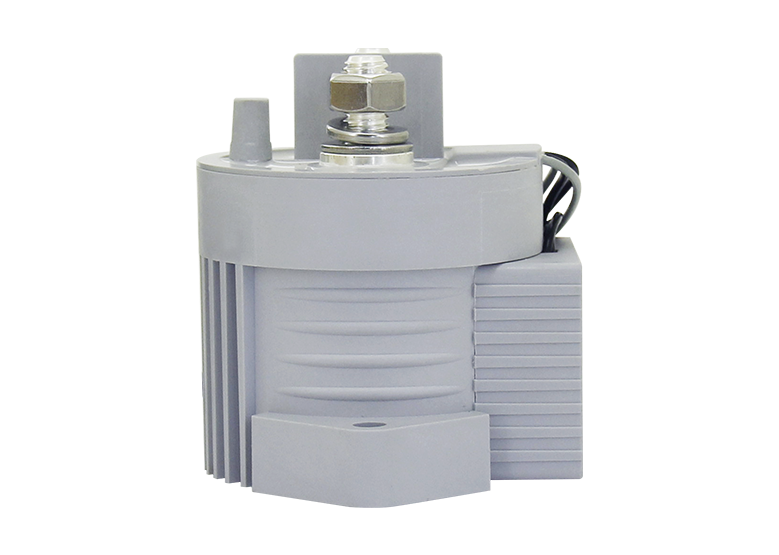

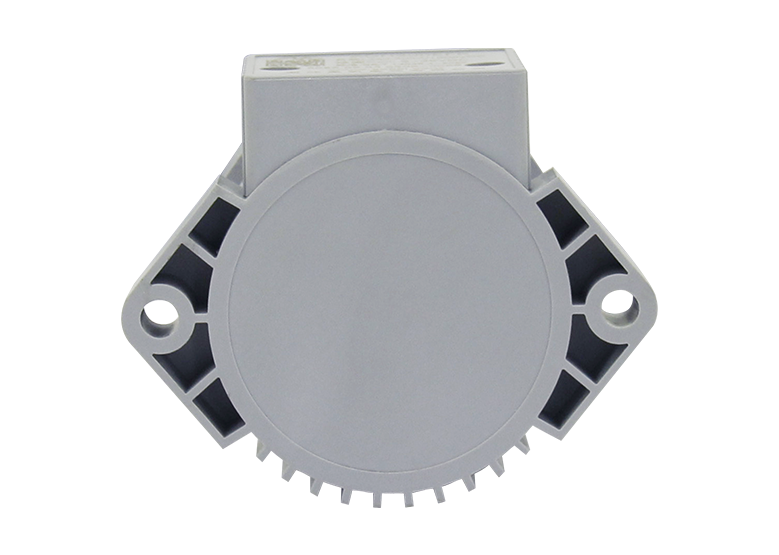

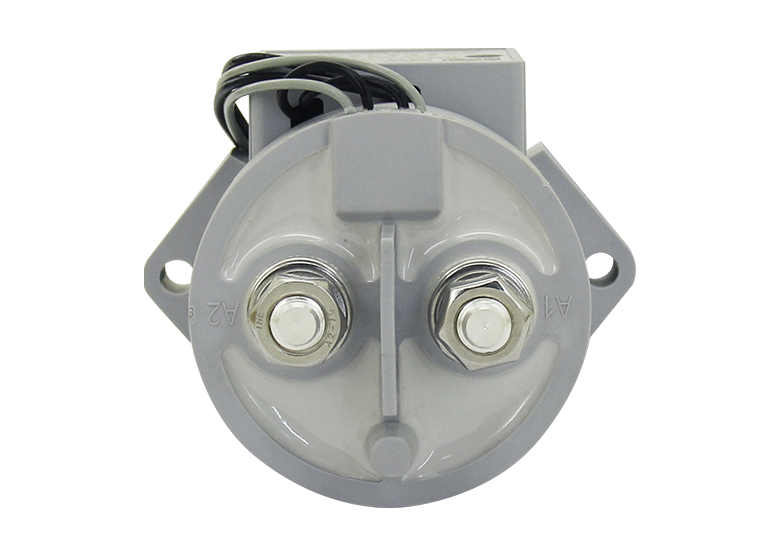

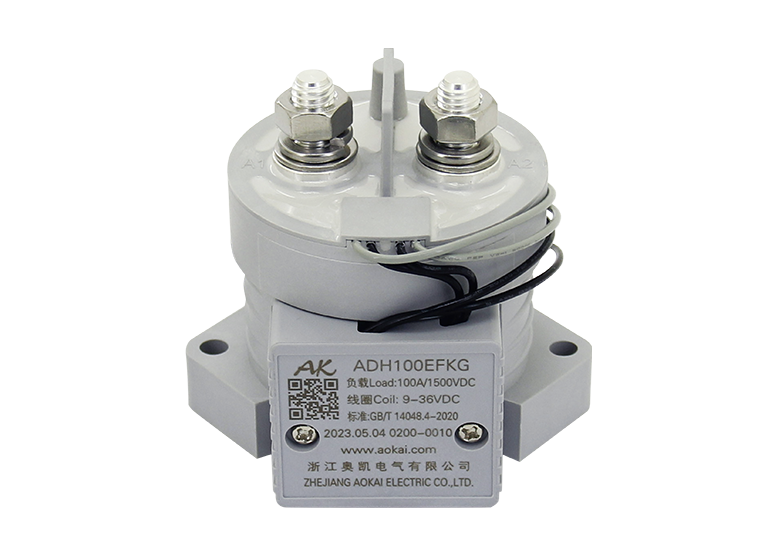

ADH100G高壓直流接觸器


















        •


        •


        •


        •


        •


        •











        •


        •


        •


        •


        •


        •










      ADH100G


      高壓直流接觸器


      特性
      1、高強度環氧樹脂密封，無電弧泄露風險，確保壽命內不起火、不爆炸;
      2、灌封以氮?dú)鉃橹鞯臍怏w，有效防止觸點氧化、燒損，接觸電阻低且穩定，觸點部分可滿足IP67防護等級;
      3、100A 85℃長時間載流能力;
      4、絕緣電阻達100MΩ（1000VDC），觸點與線圈間耐壓3.5kV;
      5、符合IEC 60664-1，GB/T14048.1和GB/T14048.4要求
      6、符合RoHs（2015/863/EU），REACH（1907/2006/EC）要求;
      7、安規認證：CE、CCC、RoHS。



                應用領域

      30A-600A，12-1500VDC，主觸點形式有一組常開、二組常開、一組常閉和二組常閉，可帶輔助觸點、IP67防水等級，發熱小，功耗低，壽命高。應用于新能源汽車、直流充電樁、充電機、PDU高壓控制盒、ESS儲能、電池包領域；





                產品認證














      · 符合RoHs（2002/95/EC）要求；



















      主觸點參數
      觸點形式
      1K（1NO）
      觸點極性
      無極性
      接觸電阻
      ≤0.5mΩ（at 100A）
      **切換電壓
      1000VDC
      **分?jǐn)嚯娏?/p>
      1,000A (320VDC) 1次(Ops)
      電耐久性（阻性負載）
      1,000次(Ops) (1,500VDC, 100A)
      10,000次(Ops) (1,000VDC, 100A)
      15,000次(Ops) (750VDC, 100A)
      機械耐久
      300,000次(Ops)
      電流耐受
      100A，持續
      130A，60min
      180A，5min
      300A，30S
      溫升
      主觸頭溫升≤45K（25mm2 ，100A持續）


      性能參數（at23℃）
      吸合電壓
      見線圈參數表
      釋放電壓
      見線圈參數表
      吸合時間
      ≤25ms
      觸點彈跳時間
      ≤5ms
      釋放時間
      ≤6ms
      介質耐壓
      主觸點間
      12,000VDC 1min
      主觸點與線圈間
      3500VDC 1min
      絕緣電阻
      初始狀態
      100MΩ 1min c
      電壽命后
      50MΩ 1min
      沖擊
      穩定性
      20g（通電）
      強度
      50g
      振動
      10g,10~500Hz,1/2正弦波（通電）
      濕度
      5%~95%RH
      溫度
      -40℃~85℃
      負載端引出端型式
      M8外螺紋
      重量
      約About 480g
      外形尺寸
      80x65.5x72.5mm


      輔助觸點參數
      輔助觸點形式
      FK/FB/FZ (1NO/1NC/1CO)
      輔助觸點額定電流
      5A
      輔助觸點**分?jǐn)嚯妷?/p>
      120VDC

      ADH100E 線圈參數
      線圈電壓
      吸合電壓
      釋放電壓
      線圈電阻
      啟動功率
      保持功耗
      9-36V
      9-36V
      5-7V
      3.5Ω±10%
      25W±10%（＜100ms）
      2W±10%

      ADH100D 線圈參數
      線圈電壓
      吸合電壓
      釋放電壓
      線圈電阻
      啟動功率
      保持功耗
      啟動
      保持
      12V
      ≤70%Us
      5%-40%Us
      2.5Ω±10%
      48Ω±10%
      60W±10%
      3W±10%
      24V
      ≤70%Us
      5%-40%Us
      10Ω±10%
      190Ω±10%
      60W±10%
      3W±10%
      48V
      ≤70%Us
      5%-40%Us
      40Ω±10%
      768Ω±10%
      60W±10%
      3W±10%
      60V
      ≤70%Us
      5%-40%Us
      62.5Ω±10%
      1200Ω±10%
      60W±10%
      3W±10%
      72V
      ≤70%Us
      5%-40%Us
      90Ω±10%
      1730Ω±10%
      60W±10%
      3W±10%

      ADH100DE 線圈參數
      線圈電壓
      吸合電壓
      釋放電壓
      線圈電阻
      啟動功率
      保持功耗
      啟動
      保持
      12V
      ≤70%Us
      5%-40%Us
      2.5Ω±10%
      48Ω±10%
      60W±10%
      3W±10%
      24V
      ≤70%Us
      5%-40%Us
      10Ω±10%
      190Ω±10%
      60W±10%
      3W±10%
      48V
      ≤70%Us
      5%-40%Us
      40Ω±10%
      768Ω±10%
      60W±10%
      3W±10%
      60V
      ≤70%Us
      5%-40%Us
      62.5Ω±10%
      1200Ω±10%
      60W±10%
      3W±10%
      72V
      ≤70%Us
      5%-40%Us
      90Ω±10%
      1730Ω±10%
      60W±10%
      3W±10%

      ADH100W 線圈參數
      線圈電壓
      吸合電壓
      釋放電壓
      線圈電阻
      啟動功率
      保持功耗
      32-96V
      32-96V
      16-20V
      40.5Ω±10%
      25W±10%（＜100ms）
      2W±10%


      型號說明






      外形安裝尺寸圖
      不帶輔助


      帶輔助






      接線原理圖


      使用注意事項
      1、關于本產品的應用，請客戶在選型產品時，根據自己的具體使用條件和環境要求，選擇與之相匹配的產品，其中未明確規定的要求條件，請與奧凱聯系，以便獲取更多的技術支持。
      2、安裝使用本產品時，無論接線還是固定安裝，均要求使用防松彈墊。
      3、安裝緊固件的扭矩應在本規范要求的標準范圍內，扭矩低于扭矩最小值或超出扭矩**值，可能導致安裝不牢固或破壞產品。
      4、避免把本接觸器安裝在強磁場的地方（如變壓器或強磁鐵處），或靠近有熱輻射的物體，建議配合安裝散熱風扇使用。
      5、禁止在有油污的環境下使用該產品，尤其是未接線前，主端子被油污污染會嚴重影響導電性，影響產品壽命。
      6、禁止超出額定電壽命使用該產品，額定電壽命到達時雖然產品還可以繼續工作，但有失效、爆炸、不斷開引起燃燒的風險。
      7、當主電路電壓≥48V時，如果產品標簽中有H符號出現，表示主電路接線區分電流方向，“＋＂端或點有紅漆的接線柱端必須連接電源（電池）的正極。
      8、該產品不能作為保護器使用，使用時線路必須串聯保護器。
      9、奧凱僅做阻性電壽命驗證和質量保證，產品用于有感性負載或容性負載的環境時，建議回路并聯浪涌保護裝置。
      10、持續工作后，斷開后立即重啟，會因產品處于發熱狀態而影響吸合電壓，吸合電壓會升高屬合理現象。
      11、嚴禁帶電接線。
      12、在接觸器墜落的情況下（高度≥30cm），原則上請不要再使用。
      13、奧凱保留對產品更改的權利，客戶在**下單之前應確認此規格書內容，必要時可要求我司提供新的規格書。























      如果您想要更多了解接觸器相關的信息。


      奧凱電氣技術團隊隨時歡迎您的問詢。
